防磨瓦的卡环有几种?

返回列表 来源:江苏江河机械 浏览:- 发布日期:2017-10-25 17:00:00【


防磨瓦的卡环又称卡箍、卡扣、管卡等。

防磨瓦卡环主要的作用:固定防磨瓦的作用,以避免防磨瓦在安装时脱落等问题。

常见的防磨瓦卡环的种类可以分为:U搭接式卡环、对接式半圆形卡环。

 防磨瓦卡环有几种?1

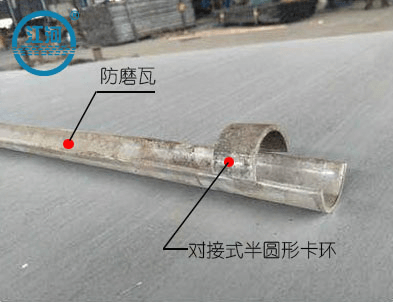

对接式半圆形卡环,是最常见的卡环。以防磨瓦的尺寸为主,直径厚度与配套防磨瓦相仿,长度在20mm70mm不等。主要是安装防磨瓦的时以点焊方式与防磨瓦连接,从而起到固定和防止防磨瓦脱落的作用。

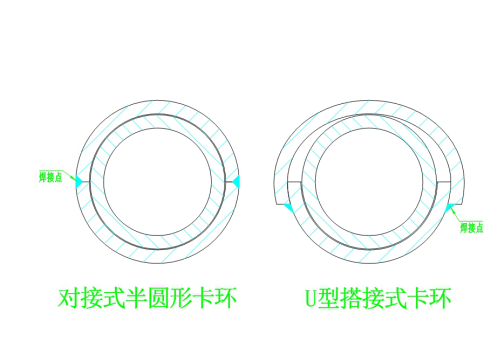

防磨瓦卡环有几种?2对接式

U搭接式卡环的内径是防磨瓦外径再加防磨瓦的厚度,长度在20mm70mm不等。在半圆形时会多出5mm。在安装时多出来的部分会抱住防磨瓦,然后点焊。与对接式半圆形卡环相比较因为抱住了防磨瓦后焊接,会更加牢固一些。

防磨瓦卡环有几种?3搭接式

卡环就是配合防磨瓦安装到管子上的短节,一般和防磨瓦采用搭接焊接,也就是要稍稍盖住防磨瓦,所以比防磨瓦要做的大一些,开口圆弧为190-200度左右,还需要留出焊接位置,方便焊接固定,卡环的宽度要求不得小于20mm。

不同形状的防磨瓦安装要求略有不同,基本上每片防磨瓦与不少于2-4只卡环配合安装,卡环与防磨瓦搭扣在一起焊接,为防止受热膨胀防磨瓦脱落,搭接处要求满焊。

防磨瓦官网详情页_05

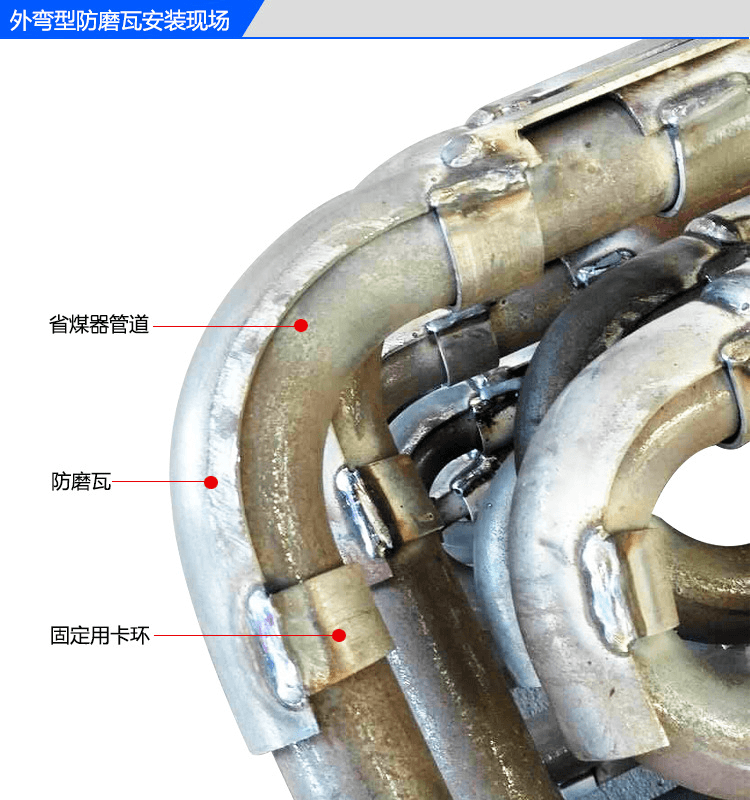

防磨瓦安装现场

江苏江河机械制造有限公司作为四十年的老牌企业,一如既往地坚持以优质的产品和服务为电厂、煤矿、钢厂等领域提供输灰、送粉系统的各种耐磨管道解决方案,希望本文对您有所帮助。
